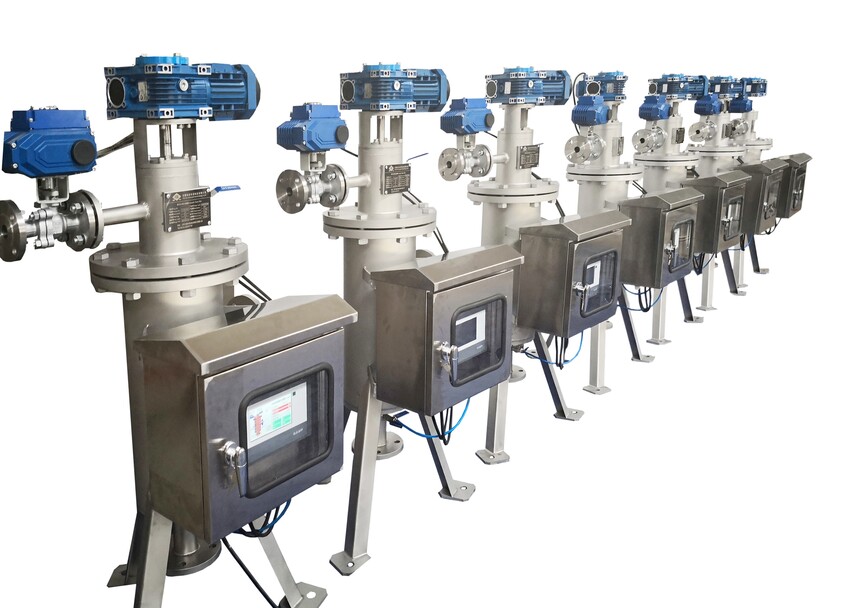

產品概述
CY-DS-L自清洗過濾器，無需人工看護，自動運行，應用廣泛。具有處理水量大、自動過濾、清洗、排污、不間斷供水等優點。過濾器主要由智能控制系統和電力驅動的自清洗裝置、自動排污閥組成，設備結構簡單、性能穩定，過濾精度高、清洗時間短、耗水量少、壓力損失小，能夠為您提供穩定可靠的水質保證，是各類水系統的理想選擇。
過濾優點
CY-DS-L系列自清洗過濾器是一款具有高技術的智能型全自動過濾器，與以往的過濾器相比具有自動化程度高，處理量大、自行清洗排污、不間斷供水、應用廣泛等優點。本產品過濾精度高、清洗時間短、耗水水量少、壓力損失小，能夠為您提供穩定可靠的水質保證。過濾器裝配有穩定可靠的自動控制系統和電力驅動的自清洗裝置，自動控制系統可在線調整相關運行參數，查詢當前狀態，以及運行狀態顯示、故障報警等，方便實用。

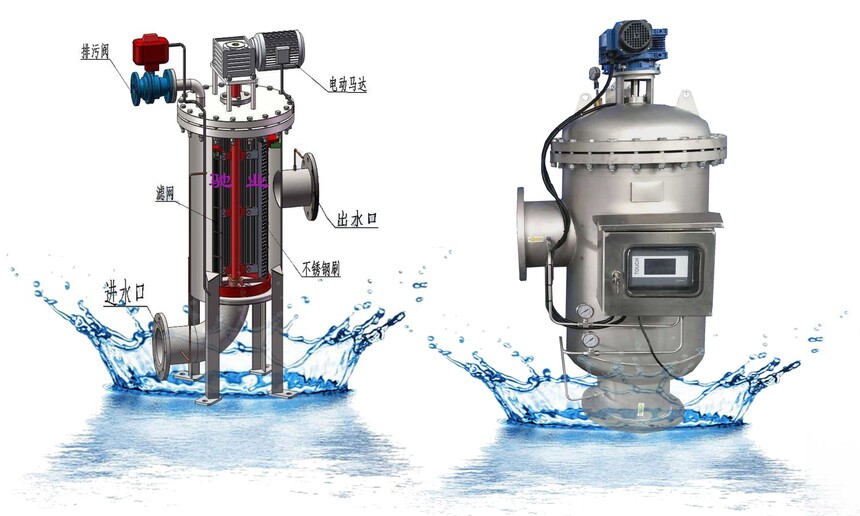

自清洗過程
過濾器的自清洗過程是依靠沿著濾筒內表面做旋轉運動的清洗刷和排污閥共同完成，打開的排污閥使被堵塞的濾筒內形成負壓，附著在濾筒內壁的濾餅被清洗刷清掃下來因負壓的關系經排污閥排出在本體外。整個清洗過程大約為30秒，清洗時系統不斷流。
控制方式
CY-DS-L系列自清洗過濾器操作配備差壓/定時/手動三種功能，控制系統默認為壓差優先，即無論在任何情況下，只要系統壓差達到預定值，設備都會啟動自清洗功能，從而更好的保障您的系統正常運行。
應用范圍
工業過濾應用：化工、鋼鐵、造紙、電廠、汽車、礦業、水廠等產業的水源水冷卻水和中水及旁濾水、制冷采暖系統循環水、冷卻水、冷凍水、污水三級處理、市政水回用、車間用水、R．O．系統前過濾等。
灌溉過濾應用：地下水、市政水、江河、湖、海水，果園、苗圃、溫室、高爾夫球場、公園等。
產品特點
過濾精度4000微米-20微米
濾網可選鉆孔（4000-800μm），楔形（1000-100μm）編織復合（800—50μm）
最小工作壓力≥0.1MPa
最高工作壓力≤1.6MPa（特殊可定制）
工作溫度≤95℃
電源：380V/50Hz
控制電壓：AC24V
清洗方式：電動刷式
控制方式：壓差、時間、手動及遠程
清洗時間：10-1000秒可調
產品選型
為了能更適應您的水系統技術要求以及佳的過濾效果，達到省水、省電、節能、環保的要求，在選擇自清洗過濾器的時候，請您考慮以下幾個參數：
1、處理流量
2、過濾精度
3、管道壓力
4、過濾介質的化學性質
5、過濾介質的懸浮物濃度
過濾精度對照表
微米（μm） | 10 | 25 | 30 | 40 | 50 | 80 | 100 | 120 | 150 | 200 | 400 | 800 | 1500 | 3000 |
目數 | 1500 | 650 | 550 | 400 | 300 | 200 | 150 | 120 | 100 | 80 | 40 | 20 | 10 | 5 |

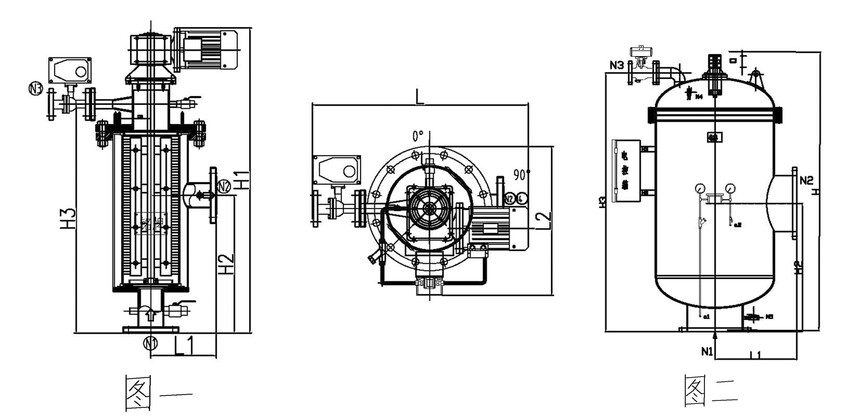

尺寸圖
數據表
型號
|
進出口
（mm）
|
L
（mm）
|
H1
（mm）
|
H
（mm）
|
L
（mm）
|
L2
（mm）
|
排污口
（mm）
|
流量
（m3/h）
|
重量
（Kg）
|
CY-DS-L-80 | 80 | 500 | 1040 | 1270 | 317 | 273 | 40 | 50 | 148 |
CY-DS-L-100 | 100 | 520 | 1040 | 1270 | 317 | 273 | 40 | 80 | 151 |
CY-DS-L-125 | 125 | 540 | 1090 | 1320 | 342 | 325 | 40 | 105 | 255 |
CY-DS-L-150 | 150 | 560 | 1090 | 1320 | 342 | 325 | 40 | 150 | 260 |
CY-DS-L-200 | 200 | 460 | 1100 | 1330 | 354 | 378 | 50 | 320 | 315 |
CY-DS-L-250 | 250 | 700 | 1340 | 1570 | 463 | 426 | 50 | 450 | 445 |
CY-DS-L-300 | 300 | 800 | 1490 | 1720 | 565 | 530 | 50 | 600 | 495 |
CY-DS-L-350 | 350 | 900 | 1640 | 1870 | 665 | 630 | 50 | 850 | 570 |
CY-DS-L-400 | 400 | 1000 | 1790 | 2020 | 720 | 760 | 80 | 1200 | 645 |
備注：此數據僅供參考，以實物為準，如有更改，恕不另行通知 |
材質
殼 體：碳鋼、304不銹鋼、316L不銹鋼
濾 網：304不銹鋼、316L不銹鋼
清洗刷：不銹鋼、杜邦尼龍
排污閥：鑄鐵、銅、不銹鋼
控制器：PVC、鋁
密封圈：EPDM橡膠
注：可根據客戶要求訂制其他特殊材質，具體情況請咨詢本公司。
設備安裝與連接
（1）安裝使用時，應注意對控制箱、傳感器及傳動部分的保護，防止損壞。
（2）按照自清洗過濾器本體上的箭頭提示方向連接管道，使水流方向與本體上的箭頭方身一致。CY-DS-L系列自清洗過濾器有兩種安裝形式（見下圖），采取任何一種安裝形式時，應注意使自動排污閥的出口方向為水平或向下，以保證排污更徹底。
（3）自清洗過濾器應安裝在需要保護的用水設備之前，并盡量靠近用水設備。
（4）在動力系統中，自清洗過濾器應安裝在水泵與用水設備之間，越靠近用水設備越好。當泵與用水設備之前的壓力超過過濾器的極限壓力，自清洗過濾器也可安裝在水泵之前，并盡量靠近水泵。
（5）自動排污閥連接方式分為法蘭和絲扣，排污管不宜過長，最好不要超過10米。

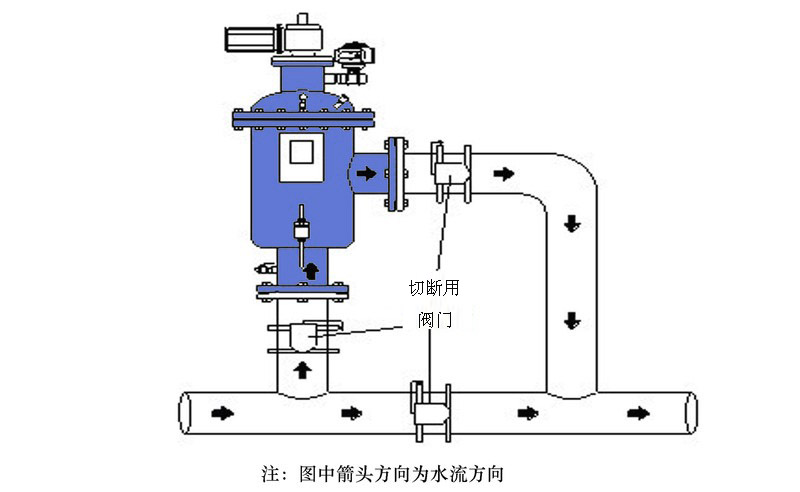

（6）安裝時應考慮便于檢修，自清洗過濾器前后應安裝關斷閥門，且應安裝旁通管道。
（7）自清洗過濾器的規格應與管道或流量相匹配，當一臺單臺過濾器不能滿足系統流量要求時可并聯兩臺或更多，以達到系統過濾要求。
安裝形式

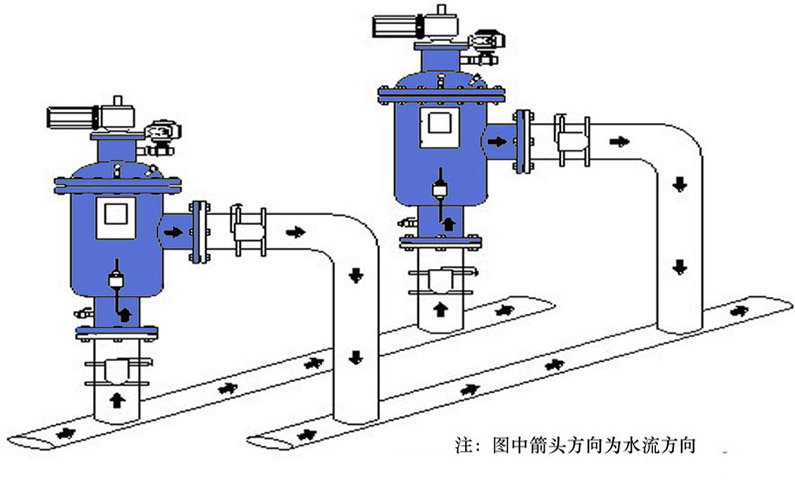

兩臺過濾器并聯安裝圖
