產品概述
馳業CY-GAS-D系列干氣過濾器去除氣體中粉塵的高效過濾器。它用于去除氣體中的粉塵、鐵銹等固體顆粒。高性能的過濾器對保護氣體處理和輸送系統中的下游精密設備具有至關重要的作用。
過濾原理

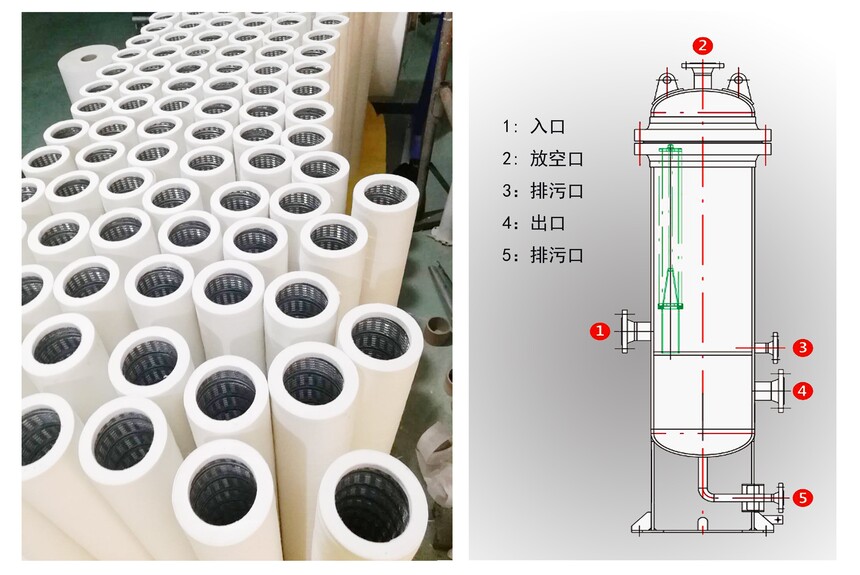

馳業CY-GAS-D系列干氣過濾器是一種濾芯式過濾器，內部由多支濾芯組成，含雜質的氣體進入過濾器后，大的顆粒先經過導流棒碰撞分離出來。氣體繼續經過濾芯，由外向內過濾，細小的雜質被濾芯攔截下來，潔凈的氣體從過濾器出口流出。
廣泛應用于化工、石油化工和一般工業，從氣體中除去有害固體污染物，保護閥門、儀表、調節閥、計量器等儀器設備。主要應用有：天然氣除塵、去除干燥床下游的催化劑顆粒、去除催化床下游的催化劑顆粒、用于計量和調壓站、用于城市配氣系統等。
技術參數
制造標準：GB150 或 ASME
容器材料：碳鋼、不銹鋼
最高過濾精度：0. 1um 、 1um 、2um、3um、 5um 、10um
最高工作壓力：15Mpa(可定制高壓型)
最高工作溫度：200℃
安裝形式：立式、臥式
產品特點
效率高，精度高，處理量大 ;
獨特的密封設計，保證了濾芯的密封性能和剛度;
精確的壓降計算，有效減少了能量的損失;
細致的細節設計，增強了操作維護的便捷性 ;
消除去氣體中的固體雜質，保護下游設備。

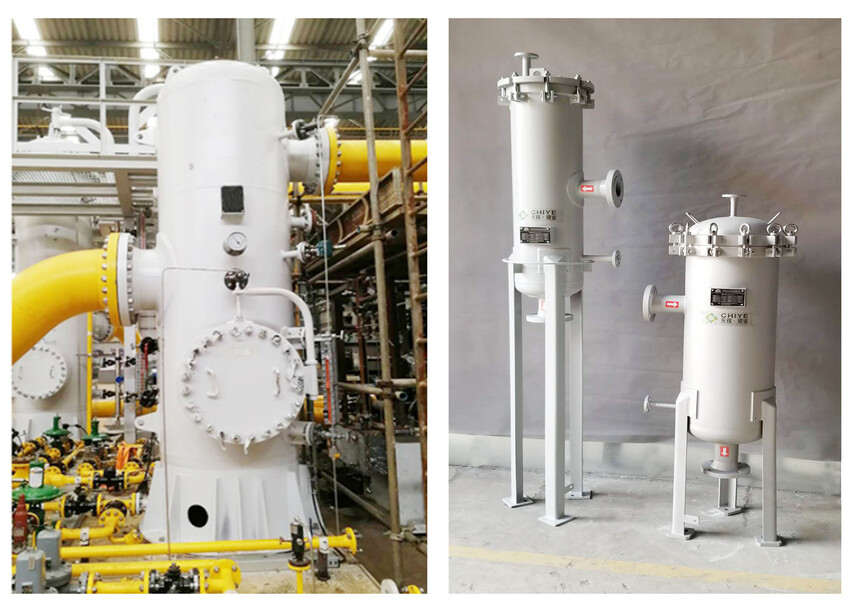

設備的一端使用快開盲板或盲法蘭，在更換濾芯時開啟并關閉。使用快開盲板能夠在一分鐘內實速開啟或關閉，節省更換濾芯的時間以及避免一些安全隱患。過濾器使用優良、可靠的濾芯，以保證設備的工作性能。濾芯材料有多種選擇，超微玻璃纖維、聚酯、多層玻纖、聚丙烯、尼龍等。根據不同要求選擇不同的濾芯。
產品選型表：
過濾器型號 | 工作壓力 Working Pressure（MPa） |
1 | 1.2 | 1.4 | 1.6 | 1.8 | 2 | 2.2 | 2.4 | 2.5 | 2.6 | 2.8 |
流量Flowing Rate (NM3/H) |
CY-GAS-D-16-5 | 22000 | 26000 | 30600 | 34000 | 38700 | 43000 | 47500 | 51800 | 53700 | 56000 | 60000 |
CY-GAS-D-20-8 | 35000 | 42000 | 49000 | 55000 | 62000 | 69000 | 76000 | 83000 | 86000 | 90000 | 97000 |
CY-GAS-D-24-12 | 54000 | 64000 | 74000 | 84000 | 95000 | 106000 | 117000 | 128000 | 133000 | 138000 | 149000 |
CY-GAS-D-28-19 | 845000 | 100500 | 116500 | 132500 | 148500 | 164500 | 181000 | 198000 | 206500 | 215000 | 232000 |
CY-GAS-D-32-31 | 138000 | 163800 | 189000 | 215000 | 240000 | 267000 | 293000 | 318800 | 332000 | 344700 | 370000 |
CY-GAS-D-36-37 | 163000 | 195000 | 226000 | 256000 | 286000 | 317000 | 347000 | 383000 | 401000 | 418000 | 450000 |
CY-GAS-D-40-40 | 178000 | 210000 | 242000 | 275000 | 309000 | 344000 | 380000 | 414000 | 431000 | 449000 | 484000 |
CY-GAS-D-46-68 | 299000 | 356000 | 412000 | 469000 | 526000 | 590000 | 647600 | 704000 | 736000 | 769000 | 825000 |
過濾器型號 | 工作壓力 Working Pressure（MPa） |
| 3 | 3.2 | 3.4 | 3.6 | 3.8 | 4 | 4.5 | 5 | 5.5 | 6 | 6.4 |
流量Flowing Rate (NM3/H) |
CY-GAS-D-16-5 | 65000 | 69300 | 73000 | 78000 | 83700 | 87000 | 91800 | 97500 | 101000 | 106000 | 113000 |
CY-GAS-D-20-8 | 104000 | 111000 | 118000 | 126000 | 134000 | 140000 | 147000 | 156000 | 162000 | 170000 | 182000 |
CY-GAS-D-24-12 | 159000 | 170000 | 181000 | 192000 | 203000 | 210000 | 220000 | 235000 | 245000 | 260000 | 270000 |
CY-GAS-D-28-19 | 249000 | 266000 | 283500 | 301000 | 318000 | 330000 | 355000 | 375000 | 395000 | 410000 | 430000 |
CY-GAS-D-32-31 | 396000 | 420000 | 448000 | 475000 | 509000 | 538000 | 568000 | 605000 | 642000 | 664000 | 963000 |
CY-GAS-D-36-37 | 482000 | 518000 | 552000 | 581000 | 617000 | 634000 | 673000 | 713000 | 759000 | 806000 | 825000 |
CY-GAS-D-40-40 | 519000 | 550000 | 529000 | 634000 | 665000 | 700000 | 740000 | 790000 | 840000 | 880000 | 910000 |
CY-GAS-D-46-68 | 890000 | 947000 | 1011000 | 1076000 | 1117000 | 1190000 | 1279000 | 1351000 | 1424000 | 1497000 | 1554000 |
行業應用
天然氣除塵 / 去除干燥床下游的干燥劑顆粒 / 去除催化床下游的催化劑顆粒 / 用于計量和調壓站 / 用于城市配氣系統 / 作為前置過濾保護下游設備等。
